1.1 用途

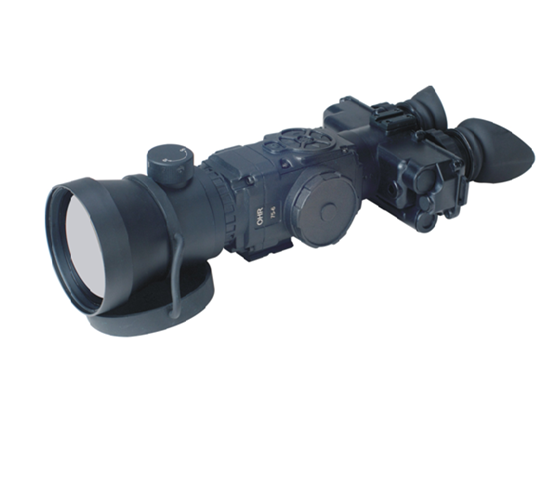

Ares RK475型双目热像手持观察镜(以下简称热像观察镜)是利用现代光电子技术,采用了人眼较为舒适的双目观察设计的设备。用于全天候条件下的侦查。它主要由红外机芯、光学系统、电池及显示组件可调瞳距的双目光学系统等组成。适用于配备单兵进行目标探测等。
1.2  工作原理
工作原理:目标辐射或反射的外界景物(包含目标)辐射通过大气传输,经光学系统成像于探测器的靶面,通过前置驱动电路提供的相应偏压和控制信号、TEC控制电路提供的精确温控信号,探测器将敏感的红外光转换为电信号,电信号经过A/D转换为14位数字信号,数字信号再经过信号处理板的处理形成数字视频,并由D/A转换生成模拟视频,通过显示组件进行显示。

红外
镜头
左右目镜
按键
模拟

电路

红外
探测器
OLED
电池
数字
处理
电路

热像观察光学系统包括红外物镜组,非制冷探测器,OLED显示器,可调瞳距的目镜组四部分,产品光学原理示意图如下:
光学原理示意图

2 产品主要性能

型号  Ares RK475
图像感应器 多晶硅非制冷焦平阵列
镜头 75mm 加硬镀膜锗镜头锗金属手动调焦镜头,涂有硬质碳和防反射涂层
倍率 6倍
数码变焦 12-24倍
屈光度 -4~+2
波长范围 7~14um
视角度(HXV) 3.7×2.8
出瞳距离 52mm
探测元 384*288
OLED OLED,800X600
热灵敏度 ≦50mk(@25℃)
探测距离 >1400m,人(1.8m*0.5m) >300 m 物(2.3 m *2.3 m)
识别距离 >350m,人(1.8m*0.5m) >300 m 物(2.3 m *2.3 m)
电池规格 4节3V充电锂电池
工作时长 8小时
帧频 50HZ
非均匀校正 采用无挡片技术
图像极性 黑热/白热/褐色/铁红/彩虹
整机功耗 <2W(@25℃)
操作温度 -40℃~+50℃
储存温度 -45℃~+85℃
尺寸 316mm*147mm*88mm
颜色 黑色
质保 3年
重量 1.25kg


3产品结构组成(如下图所示)
观察镜结构示意图
A-物镜筒  B-主镜体  C-物镜调焦手轮  D-功能按键  E-电池仓  F-左目镜视度调节旋钮  G-右目镜视度调节旋钮  H-手柄接口
外接视频输出
本产品可以通过产品自带线缆外接到监视器进行外接视频输出,以便于观察。操作方法为:保证产品为开机状态,拔除产品电源键旁通讯接口防尘帽,将产品自带插头插入通讯接口中,将另一端视屏接头插到监视器上,此时,监视器上会实时显示产品观察的图像。
